動态無功補償裝置在F270密煉機上的應用方案

方案核心摘要：在690V母線上，爲F270密煉機配置基於鏈式H橋拓撲的SVG作爲動态無功補償核心，解決密煉機負載導緻的電能質量問題，實現節能、降損等目标。

一、應用背景與問題分析（F270密煉機的負載特性）：F270密煉機是橡膠/塑料行業關鍵設備，工作有周期性、大沖擊性負載特征，功率波動大，無功需求動态變化，産生諧波，導緻電壓波動與閃變。傳統解決方案（如接觸器投切電容器組）響應慢、易過補/欠補、有諧波放大風險和投切湧流問題。

二、690V動态無功補償裝置（SVG）解決方案：

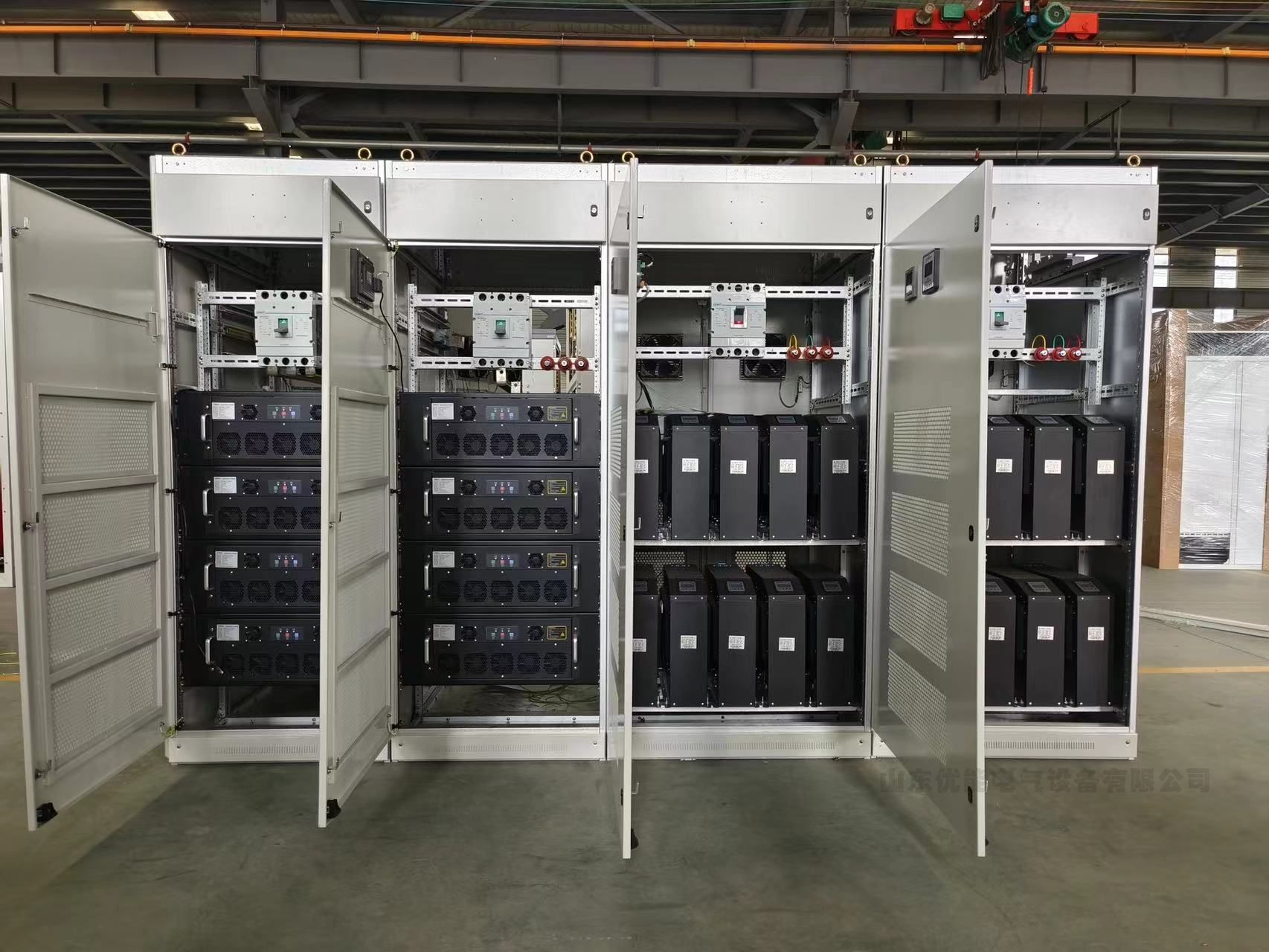

· 1. 裝置選型：鏈式H橋SVG，拓撲适用於中高壓，無需升壓變壓器，效率高、占地小；通過PWM控制産生無功電流實現補償。

· 2. 核心功能與性能指标：動态響應時間<5ms，補償精度可使功率因數穩定在0.95以上，有多種補償模式，可進行諧波治理，THDi控制在5%以内，推薦強制風冷。

· 3. 系統配置方案：安裝在F270密煉機690V進線母線上實現“就地補償”；容量需精確計算，也可經驗估算，最終由電氣工程師核定；通過斷路器或負荷開關並聯接入690V母線；在SVG接入點安裝高精度CT/PT進行測量與保護。 實時監測。保護功能：具備過流、過壓等完善保護機制，並與上級斷路器聯鎖。

三、應用效益分析

1. 顯著提升功率因數，降低用電成本：将平均功率因數從0.7 - 0.8穩定提高至0.95以上，避免罰款或獲獎勵；降低無功電流，減少損耗，節能率2% - 5%。

2. 穩定電網電壓，提升供電質量：抑制電壓跌落和波動，控制電壓波動率在±2%以内，治理“電壓閃變”，保障其他精密設備運行。

3. 淨化電網，降低諧波危害：抑制諧波，減少發熱影響，延長設備壽命，減少諧波污染。

4. 釋放變壓器容量，提高帶載能力：降低系統總視在功率，釋放變壓器容量，爲新增負載提供餘量。

5. 免維護，高可靠性：採用全固态設計，無投切湧流和機械磨損部件，基本無需維護。

四、實施方案建議步驟

1. 前期監測：在F270密煉機690V進線端進行至少一個完整工作周期的電能質量測試，記錄相關數據動态波形，作爲容量選型和效果驗證基礎。

2. 方案設計與評審：根據監測數據與SVG供應商確定最終技術方案、容量等。

3. 安裝與調試：在設備停機期間安裝，重點調試SVG控制策略，使其與密煉機工作周期最佳匹配。

4. 效果驗證與驗收：裝置投運後再次進行電能質量測試，對比補償前後數據，確認各項指标達合同要求。

五、注意事項

1. 散熱與防護：SVG裝置安裝在通風良好、潔淨區域，機櫃防護等級不低於IP42，制定清灰計劃。

2. 電磁兼容：確保輸入/輸出電纜與信号電纜分開敷設，做好接地，減少電磁幹擾。

3. 品牌選擇：選擇在工業沖擊性負載行業有大量成功案例的成熟SVG品牌。

4. 售後服務：確保供應商提供快速響應的本地化技術服務。

總結：爲690V供電的F270密煉機配置鏈式H橋SVG動态無功補償裝置，是解決其電能質量問題的有效先進方案，投資回報周期1 - 3年，能帶來經濟效益，提升生産系統穩定性和可靠性，是智能制造和綠色工廠建設必備基礎設施。
