低壓無功發生器成套裝置（SVG）産品介紹

一、産品概述

低壓無功發生器成套裝置（SVG）是基於電力電子技術的先進無功補償設備。運用IGBT功率器件和全數字控制技術，可快速、精準動态無功補償，提升電能質量，降低線路損耗，是電能質量治理核心裝備。

二、核心功能特點

1. 動态無功補償

快速響應，全響應時間不超5毫秒，快於傳統電容補償裝置；精準控制，能連續平滑調節無功功率，補償後功率因數達0.99以上；可雙向調節，既能發出也能吸收無功。

2. 電能質量改善

穩定電壓，抑制波動與閃變；具備分相補償能力，改善三相不平衡；部分型号可選配諧波濾波功能。

3. 智能監控與保護

有全數字觸摸屏人機界面，可實時監測數據、記錄故障，具備完善保護功能。

三、工作原理

SVG採用電壓源型逆變器結構，檢測電網無功需求，控制IGBT功率單元産生補償電流。先檢測負載電流分離無功分量，再用PWM控制技術生成補償電流，注入電網抵消無功需求，使電網側功率因數接近1。

四、标準配置

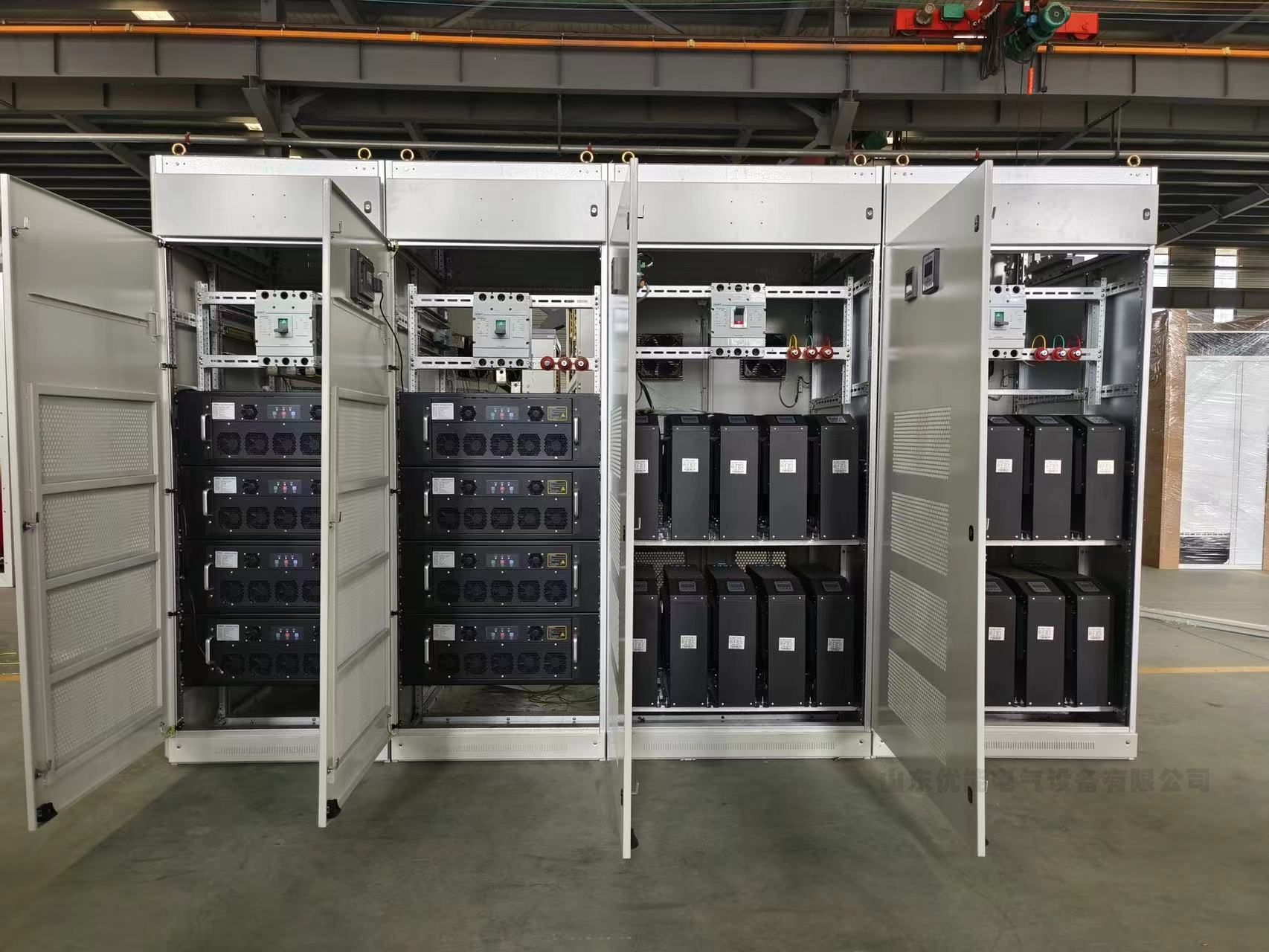

基本構成包括IGBT功率模塊的功率單元模塊、DSP + FPGA雙核控制核心的控制單元、濾波電抗器、7英寸彩色觸摸屏人機界面、保護系統和特定防護等級及冷卻方式的機櫃。

規格參數：電壓等級400V/690V，補償容量50kvar - 1000kvar可多機並聯擴展，開關頻率2 - 5kHz，全響應時間不超5毫秒，運行損耗不超3%，防護等級IP20/IP30，工作溫度 -10℃至 +45℃。

五、适用工況與場景

1. 工業生産：焊接、軋機、注塑機、變頻器應用等設備。

2. 新能源：光伏電站、風電場、充電站。

3. 商業與公共設施：商業綜合體、醫院、數據中心、港口機場。

4. 特殊應用：短時重複性沖擊負載、三相不平衡嚴重、電壓敏感工藝場景。

六、産品優勢

相比傳統補償裝置，響應快、精度高、運行安全、适用性廣、壽命長、安裝簡單。經濟效益顯著，可降低線路損耗、減少變壓器容量需求、避免罰款、提高設備利用率、延長設備壽命。

七、服務與支持

提供專業技術咨詢與方案設計、标準化與定制化方案、安裝指導與調試服務、完善售後體系及遠程監控與故障診斷支持。選擇低壓SVG，實現能效與質量雙重提升，歡迎聯系獲取個性化方案與資料。
