一、産品主要功能與特點

　　■.抑制諧波功能：有效抑制高次諧波和湧流。

　　■.同步投切功能：響應時間快，可實現動态跟蹤。

　　■.補償方式聯合：可以三相共補也可以分補。

　　■.測量功能：電壓、電流、無功功率、功率因數測量。

　　■.保護功能：過流、過壓、欠壓、過溫、斷相、三相不平衡保護等。

　　■.信号功能：電容器的投切狀态，過欠補狀态、過欠壓狀态信号；保護動作類型、自診斷故障類型信号。

　　■.通信功能：電容器和控制器之間採用RS-485通信。

　　■.智能網絡控制：可自動檢測及跟蹤系統無功的變化，自動投切電容器組。

二、産品的技術指标

　　1、 環境條件

　　■.環境溫度：-40～40℃

　　■.相對濕度：40℃，20～90%

　　■.海拔高度：≤2000m

　　2、電源條件

　　■.額定電壓：～220V/380V

　　■.電壓偏差：±20%

　　■.工頻頻率：48.5～51.5Hz

　　■.功率消耗：＜0.5W（切除電容器時）

　　3、 電氣安全

　　符合DL／T842—2003《壓低並聯電容器裝置使用條件》中對應條款要求。

　　4、 測量誤差

　　■..電壓：≤0.5％(在80～120％額定電壓範圍内)

　　5、補償方式

　　■.三相補償

　　■.分相補償

　　6、 保護誤差

　　■.電壓：≤0.5％(在80～120％額定電壓範圍内)

　　■.電流：≤1％

　　■.溫度：±1℃

　　7、無功補償參數

　　■.電容器投切間隔：＞10S

　　■.無功容量：單台≤40kvar(三相)、≤20kvar(分相)；

　　■.聯機：≤32台

　　8、 可靠性參數

　　■.控制準確率：100％

　　■.控制容許次數：100萬次

　　■.電容器容量運行時間衰減率：≤1%／年

　　■.電容器容量投切衰減率：≤0.1%／萬次

　　■.年故障率：≤0.1%　　

四、産品在成套櫃中的應用

　　1、低壓成套櫃中的應用

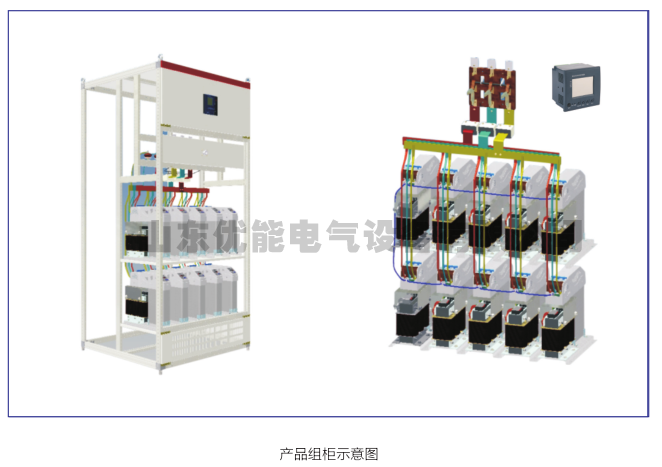

　　産品在櫃體中積木式組裝，如下圖所示，具有電容器零投切等優異功能以及結構簡潔、同樣櫃體可裝更多電容量、生産簡易、容量可調整性好、運行維護方便等特點。

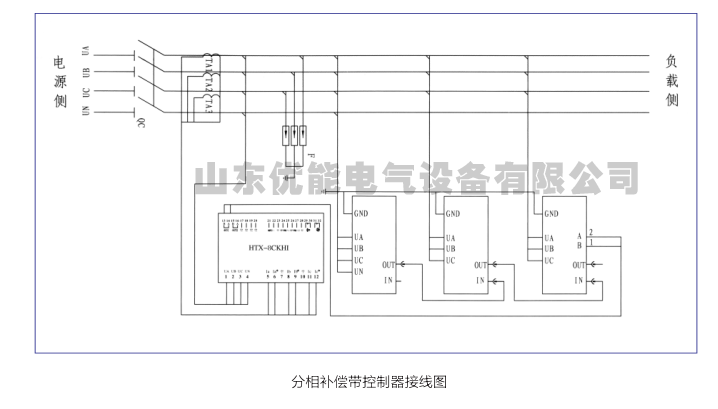

       2、低壓成套裝置分相接線圖

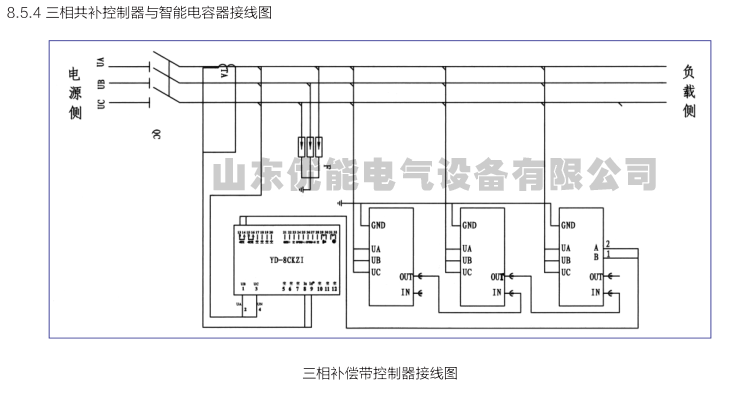

       3、三相補償接線圖
