一、産品概述
目前，電力電子設備的應用日趨普遍，所有這些非線性用電設備所産生的諧波，它可以導
緻電能浪費、降低系統容量、加速設備老化、降低生産率、配電系統本身或連接在該系統上的
其他設備發生故障。
目前，諧波治理的方式主要包括有源電力濾波、無源電力濾波等。
在諧波嚴重的場合，調諧式濾波電容器是對諧波的解決方案之一。我公司開發的HTX系
列抗諧型智能電力電容器系列産品，採用微電子軟硬件技術、微型傳感器技術、微型網絡技術
和電器制造技術等最新技術成果，将其智能化，實現低壓無功補償功能和使其能夠可靠工作、
使其方便的零投切、保護、測量、信号、聯機等系列功能，是低壓無功自動補償濾波技術的重
大突破，主要應用於諧波十分嚴重場合的無功補償，能夠可靠運行，不會産生諧振，對諧波無
放大作用，並在一定程度上有吸收消除諧波的功能。其中串接7％電抗器的産品使用於主要諧
波爲5次的電氣環境，串接14％電抗器的産品使用於主要諧波爲3次的電氣環境。
産品主要适用於化工、建材、造紙、紡織、煤炭、電力、電信、鋁業、船運港口、煙草、
釀酒、汽車制造、精密電子、精密機械等工業領域。
二、産品工作原理

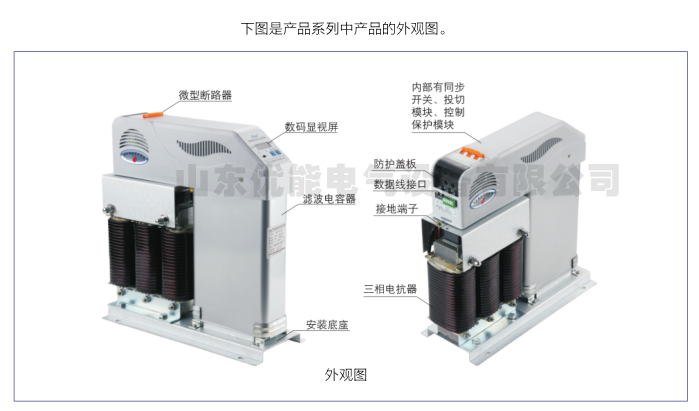

産品由智能組件，零投切開關，電流取樣，溫度取樣，幹式串聯電抗器和低壓濾波電力電容器等元部件組成。

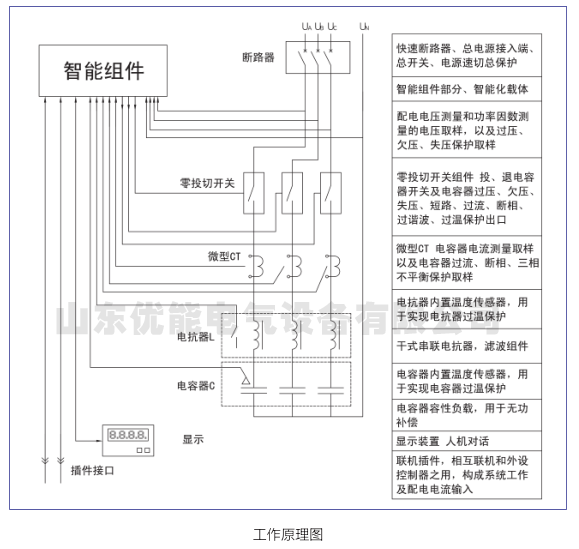

下圖是産品系列中分相補償方式産品的工作原理框圖。
三、産品主要功能與特點
1、産品主要有以下幾種功能
■.抑制諧波功能：有效抑制高次諧波和湧流。
■.同步投切功能：響應時間快，可實現動态跟蹤，並準確在電流電壓爲零時投切，受諧波影響小。
■.分相補償功能：使三相無功不平衡得到良好補償。
■.測量功能：配電電壓、電流、無功功率、功率因數測量、CT相位與變比自動測量、校正。
■.保護功能：過流、過壓、欠壓、過溫、斷相、三相不平衡保護，當電容器溫度超過65度，整機退運，提高使用壽命。
■.信号功能：電容器的投切狀态，過欠補狀态、過欠壓狀态信号；保護動作類型、自診斷故障類型信号。

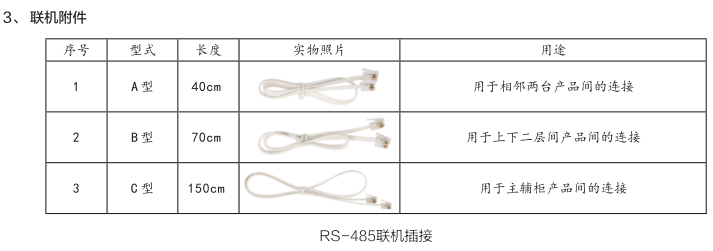

■.通信功能：電容器和控制器之間採用RS-485通信聯結，便於採樣數據上傳及與外設監控終端進行信息交換，構
.....成系統工作。
■.智能網絡控制：可自動檢測及跟蹤系統無功的變化，自動投切電容器組。
■.故障自診斷功能，電容器智能控制元件能對本體各相運行參數進行自診斷，一旦出現自檢故障，整機快速響應，
.....退出運行。
2、 産品的主要特點
■.採用高品質工業型低壓濾波電力電容器，安全性高；
■.採用同步開關技術，技術先進，性能穩定可靠；
■.採用閉環電路，磁路不飽和，無能源消耗，無電磁輻射；
■.採用特殊技術與工藝，能有效抑制高次諧波和湧流，抑制3～13次以上諧波效果明顯；
■.模塊化結構，組合靈活，擴容方便，安裝簡單，便於維護；
■.智能網絡，485通訊接口可以接入後台計算機，進行配電綜合管理；
■.採用分散控制模式，100萬次無故障投切，高可靠性；
■.界面中文顯示，操作簡單，維護方便，利於現場故障查找；
■.内加SH防暴器及溫控裝置，提高嚴重諧波場合下運行可靠度；
■.節能效果顯著，有效提高功率因數，降低電能消耗，改善電能質量。
四、産品在成套櫃中的應用
1、低壓成套櫃中的應用

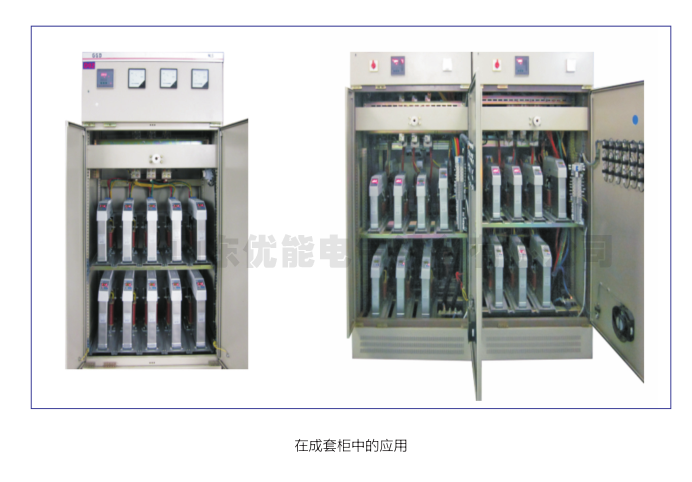

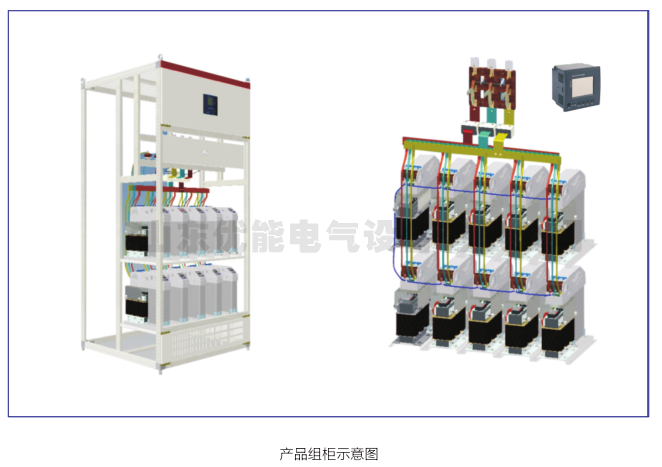

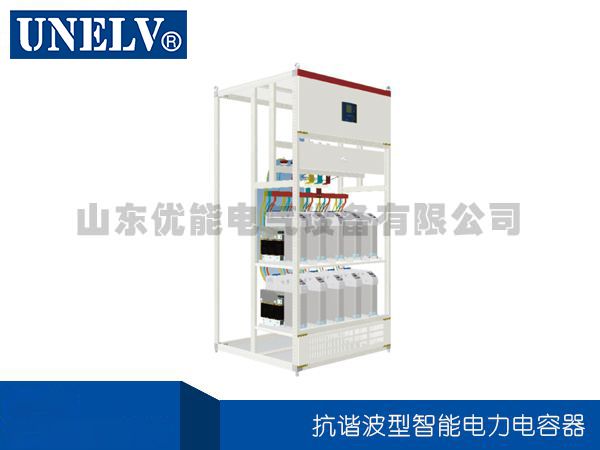

産品在櫃體中積木式組裝，如下圖所示，具有電容器零投切等優異功能以及結構簡潔、同樣櫃體可裝更多電容量、生産簡易、容量可調整性好、運行維護方便等特點。
五、産品型号

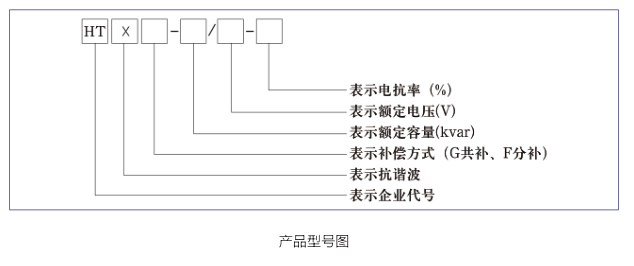

1、抗諧型低壓智能電力電容器産品型号如下圖，表明産品種類
示例一：HTXG-40／480-7，表示三相共補抗諧波智能電力電容器，容量爲40kvar，電容額定電壓爲480V，内部串7％電抗器。
示例二：HTXF-20／280-7，表示分相補償抗諧波智能電力電容器，容量爲20kvar，電容器額定電壓爲280V，内部串7％
電抗器。
額定電壓一般三相補償方式取480V或525V，分相補償方式取280V或300V，可靠性較高。
2、 産品型号表
■.常用型号表(三相480V或525V；分相280V或300V：串7％或14％電抗器)
六、産品的技術指标
1、 環境條件
■.環境溫度：-40～40℃
■.相對濕度：40℃，20～90%
■.海拔高度：≤2000m
2、電源條件
■.額定電壓：～220V/380V
■.電壓偏差：±20%
■.工頻頻率：48.5～51.5Hz
■.功率消耗：＜0.5W（切除電容器時）
3、 電氣安全
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、採用與控制電路防護均符合中華人民共和國電力行業标準
DL／T842—2003《壓低並聯電容器裝置使用條件》中對應條款要求。
4、 測量誤差
■..電壓：≤0.5％(在80～120％額定電壓範圍内)
補償方式 産品類别 容量（Kvar） 規格型号
三相補償
抗諧波智
能電容器
40
H TXG -□□/□□□-□
30
20
10
分相補償
抗諧波智
能電容器
20
H TXF-□□/□□□-□
10
産品型号圖
www.te39213.cn
16
■.電流：≤1％
■.溫度：±1℃
5、 保護誤差
■.電壓：≤0.5％(在80～120％額定電壓範圍内)
■.電流：≤1％
■.溫度：±1℃
6、無功補償參數
■.電容器投切間隔：＞10S
■.無功容量：單台≤40kvar(三相)、≤20kvar(分相)；
■.聯機：≤32台
7、 可靠性參數
■.控制準確率：100％
■.控制容許次數：100萬次
■.電容器容量運行時間衰減率：≤1%／年
■.電容器容量投切衰減率：≤0.1%／萬次
■.年故障率：≤0.1%
8、 機械參數及安裝
■.重量：35kg（40kvar）

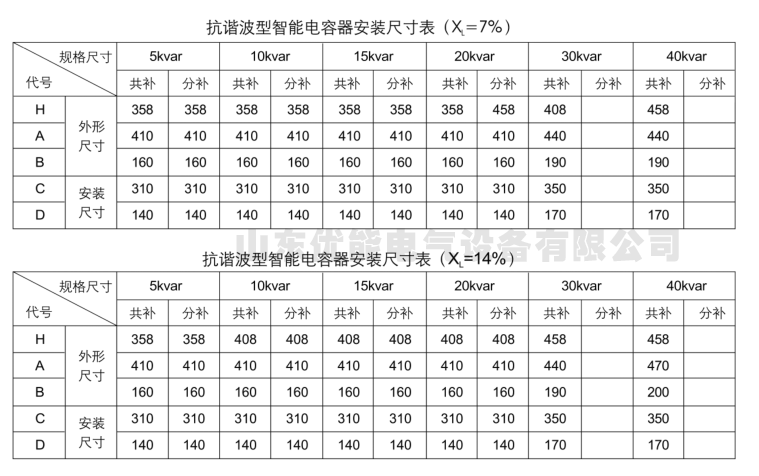

■.固定安裝尺寸見圖
■.注：規格不同産品的質量不同，外形尺寸、固定孔間距、固定孔尺寸相同。
七、普通産品設計應用方案
1、 産品電氣符号

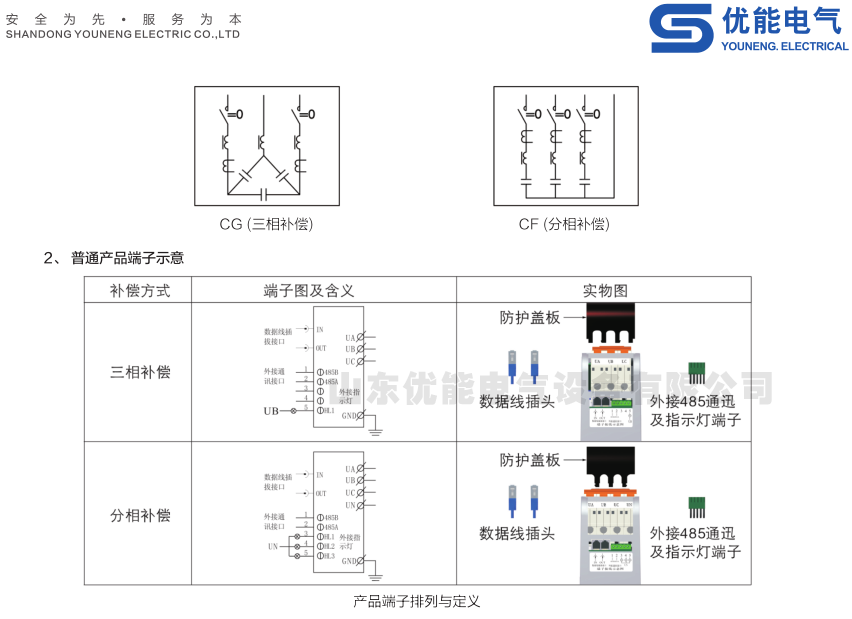

根據GB5465.1、GB5465.2和GB5094、GB7159確定HTX系抗諧型低壓智能電力電容器在一次系統圖中的圖形符号如下圖所示，文字符号爲“CG”和“CF”。
4、櫃體内典型電氣連接原理圖
■.抗諧波電容器在電氣櫃内連接方式（三相補償帶HTX-8CKZI智能低壓無功控制器）
5、 産品常用配置表
■.混合補償在成套櫃中的應用方案
對於無功功率中補償方式、補償容量一般選爲變壓器的30%～40%混合補償，分相補償一般占總容量的10%～30%不等，
三相平衡則不需要配分相補償。
■.容量大於400kvar電容器需裝散熱通風裝置。
■.其他應用方案，請電話聯系，我們設計工程師竭誠爲您提供最優方案。

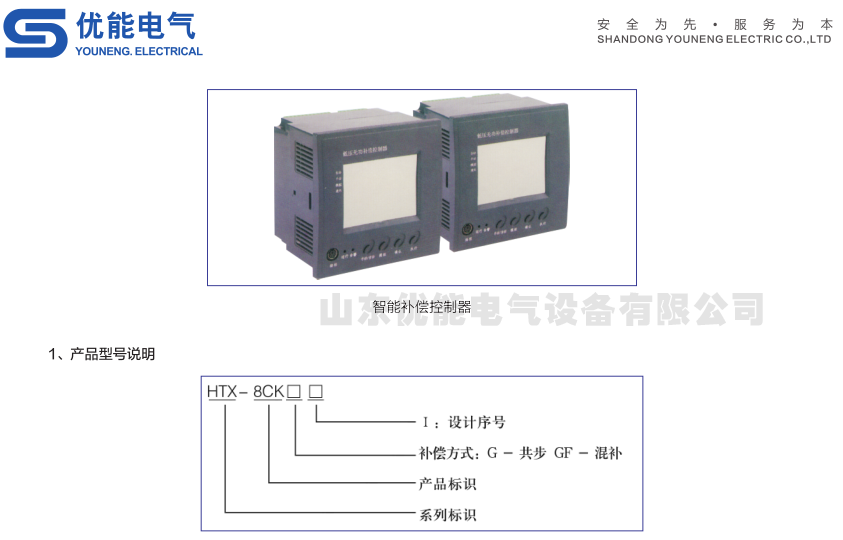

八、HTX-8CK系列智能低壓無功控制器
HTX-8CK系列無功補償控制器是根據國家相關技術标準、規程和用戶的實際要求，採用專用的電力參數採集芯片和32位
ARM處理器設計開發的新一代低壓無功補償控制器。産品外形美觀大方，安裝使用方便。通過數碼管顯示和按鍵實現人機對話。
通過485通訊與HTX系列智能集成電力電容器連接。控制物理量爲電壓、電流、功率因素和無功功率複合型。採用新型的無功趨
勢潮流判斷算法，特别适用於功率因數變動大的場合。動作次數少，控制精度高。
2、功能特點
■.通過交流採樣得到電壓、電流、功率、功率因數等數據，並計算出無功缺額。可採集各相電壓、電流2到19次諧波含量計
算出總的電壓和電流的諧波畸變率。
■.動态顯示配電的各個參數值，參數設置簡單快捷，設置的參數斷電不丢失。
■.自動檢測智能電容器數量及容量等信息，並按電網無功參數控制智能電容器投切。
■.具有過壓、欠壓、欠流、過溫、電壓電流諧波保護，當電網參數超過各設定限制時，控制器快速切除已投入的電容器，並
閉鎖輸出，保護電容器安全運行，延長其使用壽命。
■.採用電壓、電流，功率因數，無功等綜合計算，電壓回差參與控制判斷，使補償更精確，防止投切振蕩。
■.在動作延時時間内多點採樣上述判據值，根據各點的值來進行無功趨勢潮流判斷，避免瞭常規控制器的動作點單點採樣所
造成的判斷失常，在功率因數變動大的場合，可以準確判斷所需補償的無功功率及補償方向(投或是切)。
■.具有手動/自動切換功能。置自動時，根據電壓、負荷、功率因數和無功缺額綜合因素控制電容器的投入或切除；置手動
時，能手動操作電容器的投入或切除，便於出廠調試及快速投切電容。在手動或自動狀态下均可實現模拟投切。
■.投切原則：相同容量的電容器按動作次數投切，動作次數最少的先動作，不同容量的電容器按無功缺額動作.
3、 使用環境
■.相對濕度：20％～90％；
■.環境溫度：—25～70℃；
■.海拔高度：≤2000m；
■.無易燃的介質存在，無導電塵埃及腐蝕性氣體存在。
4、技術參數
1).測量精度：
■.電..壓：..≤±0.5％(在80％～120％額定電壓範圍内)；.
■.電..流：..≤±1.0％(在50％～100％額定電流範圍内)；
■.功率因數：≤±1.5％..
■.無功功率：≤±2％
■.溫..度：≤1℃
■.電源條件：
工作電壓：220VAC
電壓偏差：±20％
.....額定頻率：50Hz±5％
.....功率消耗：<5W
■.組網台數：分補≤12台
......................總台數≤24台
2).輸出方式：通訊式控制輸出，控制本公司智能電容器。
5、機械安裝和電氣接線
■.機械安裝：在屏櫃上開一151×151mm的方孔，将控制器從屏前推入方孔内，把配給的緊固件插入安裝槽中，上緊螺絲
即可把控制器固定在屏上。
■.電氣接線：電氣接線按控制器殼上電氣接線原理圖及輸出端子定義準確接線。
說明：
1、通訊接口(13.14)應接至櫃内的智能電容器上的端子1(485B),2(485A)並接即可；電壓採樣(1.2.3.4)取自電容櫃開關
出線端，電流採樣(5.6.8.9.11.12)應接進線櫃的一次電流互感器輸出端；
2、連接電纜要求：
電壓回路：額定電壓1KV,1.5平方毫米銅導線
電流回路：額定電壓1KV,2.5平方毫米銅導線
485接口：線徑0.5～0.75平方毫米銅導線
3、開機前的檢查
(1).開機前必須仔細檢查接線是否正確，在確認接線無誤後，将櫃門關好。
(2).合上刀開關，數碼管等有顯示内容，並且工作指示燈亮且每間隔1-2秒左右閃爍一次，表明控制器工作正常。

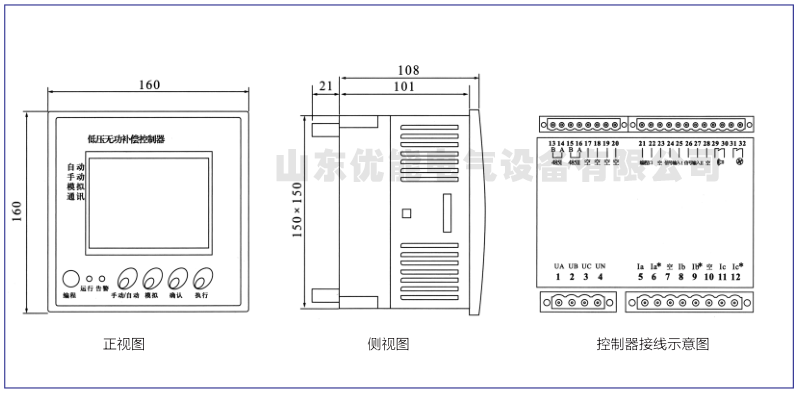

控制器接線示意圖 正視圖 側視圖
www.te39213.cn
20

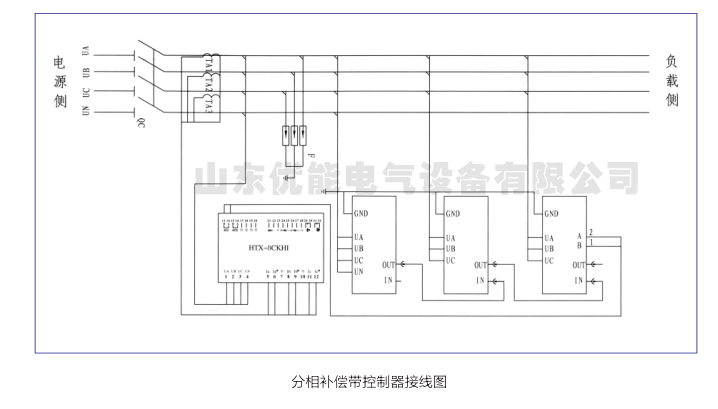

8.5.3.分相補償控制器與智能電容器接線圖
