有源電力濾波器結構與工作原理

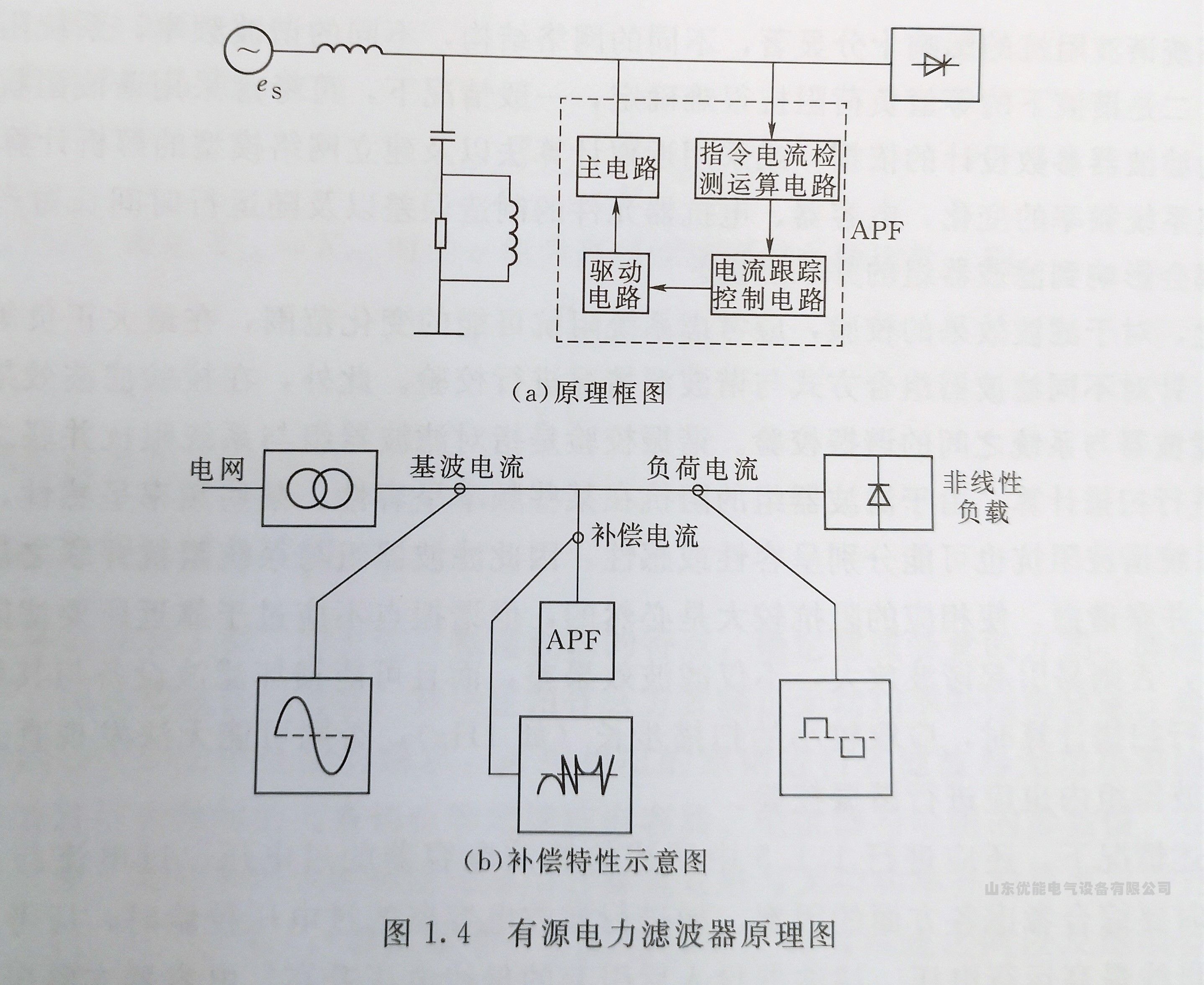

      圖1.4所示爲有源電力濾波器原理圖。圖中es表示交流電網電壓，負載爲非線性的諧波源，産生諧波。有源電力濾波器系統由兩大部分組成，分别是指令電流檢測運算電路和補償電流發生電路(包含瞭電流眼蹤控制電路、驅動電路和主電路)。指令電流檢測運算電路利用諧波與無功功率檢測算法計算電流諧波與無功分量，補償電流發生電路根據檢測信号産生相應的實際補償電流.

      如圖1.4(b)所示，指令電流檢測運算電路需要通過電流互感器檢測補償對象的電流(負荷電流)，經過運算得出需要補償的諧波電流，如通過對圖中方波負荷電流的檢測，經運算後得到APF應補償的指令電流;補償電流發生電路通過控制逆變器産生與指令電流相同的實際補償電流注人電網，補償電流與負我電流中的諧波相互抵消，理想情況下最終更得電網電流成爲僅含有基波分量的正弦波電流，並與電網電壓同相位”

電力有源濾波器原理
