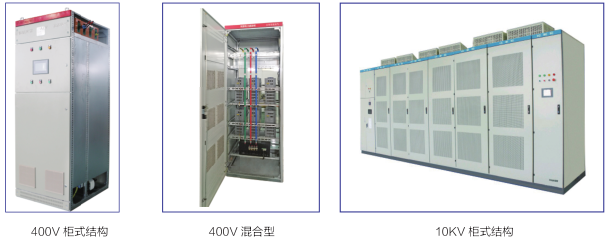

一、靜止型無功發生器（SVG）産品概述
SVG是由：檢測模塊、控制運算模塊及補償輸出模塊組成。由外部CT檢測系統的電流信息，然後經由控制芯片分析出當前
的電流信息、如PF、S、Q等；然後由控制器給出補償的驅動信号，最後由靜止型電子逆變電路組成的逆變回路發出補償電流。
SVG靜止無功發生器採用可關斷靜止型電子器件（IGBT）組成自換相橋式電路，經過電抗器並聯在電網上，适當地調節橋式電
路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流。迅速吸收或者發出所需的無功功率，實現快速動态調節無功的目
的。作爲有源形補償裝置，不僅可以跟蹤沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。
二、産品原理
SVG的基本原理是利用可關斷、大功率、高頻率電力電子器件（如IGBT）組成自換相橋式電路，經過電抗器並聯在電網
上，實時調節橋式電路交流側輸出電壓的幅值和相位，或直接控制其交流側電流，使橋式電路吸收或者發出滿足要求的無功電
流，實現動态無功補償、電壓動态控制的目的。
SVG.靜止無功發生器以三相大功率電壓型逆變器爲核心，其輸出電壓通過連接變壓器接入系統，與系統側電壓保持同頻、同
相，通過調節其輸出電壓幅值與系統電壓幅值的關系來確定輸出功率的性質與容量，當其幅值大於系統側電壓幅值時輸出容性無功，小於系統側電壓幅值時輸出感性無功。
四、技術優點對比
相較於傳統的電容器補償裝置相比，SVG主要功能對比如下。
|
對比項目 |
傳統LC回路 |
YN系列STATCOM |
|
穩定性 |
由LC組成補償回路，容易同系統發生諧振 |
沒有諧振，並能抑制部分諧波 |
|
壽命 |
實際使用壽命通常不超過3年，經常出現1年一換或者 3月一換，甚至投切上即跳閘的現象 |
壽命可達15年 |
|
快速響應時間 |
由於爲有級投切，所以沒有快速響應時間 |
小於1〇〇us |
|
響應時間 |
20ms以上 |
小於5 ms |
|
運行範圍 |
-般爲0~1,(TCR可達-1~1),切換時間較慢 |
連續任意調節 |
|
容量穩定性 |
電容器容量一般每年下降，建議運行時間不超過4年； |
容量穩定，長期使用 |
|
調節平滑性 |
有級調節，一般切換容量爲20-60kvar |
功率因數穩定在0.98以上 |
|
諧波含量 |
較大 |
沒有諧波，並能抑制一定的諧波 |
|
穩定電壓 |
過補或者欠補或造成系統電壓的過壓或者欠壓 |
不存在過補和欠補現象 |
|
容量充足性 |
在系統電壓較低的時候，也是系統最需要無功補償的時 候，但此時由於系統電壓較低，LC補償回路補償容量 會下降，難以給予足夠的補償容量。 |
可以完全實現額定的補償容量 |
五、主要功能特點
■.補償效率高：功率因數達到0.98；.
■.抑制諧波：動态抑制特定次（3，5，7，11次）電流諧波；
■.能防閃變：可以瞬間提供一定有功功率，補償電網電壓跌落和閃變；
■.無人值守：自動化程度高，不需要人員操作；
■.人機界面：中文圖形液晶顯示，人機界面清晰友好；
■.快速響應：響應時間爲10ms。
■.高可靠性：過電流、過電壓、欠電壓、IGBT死區保護以及IGBT綜合保護等多種保護功能；
■.方便擴容：可多台SVG並櫃並聯運行；
■.操作簡單：人機對話功能
■.結構簡單：模塊化安裝結構
■.高性價比：可以與普通的電容器補償進行混合補償，範圍更廣，性價比更高。
六、技術規格
|
SVG技術規格 |
|
|
電氣接線 |
三相三線，三四相線，單相 |
|
支持電壓等級 |
380V/690V/1000V/6KV/10KV |
|
輸入電壓範圍（V) |
-30%〇〜+3〇％〇 |
|
輸入頻率範圍（Hz) |
50/60HZ +/-5% |
|
尺寸（mm,寬x深x高） |
(8〇〇*8〇〇*22〇〇)*2;壁挂式或更小尺寸可定制 |
|
多機並聯 |
不限（一台主控） |
|
進線方式 |
上進線/後進線 |
|
噪聲（dB) |
<58 |
|
冷卻方式 |
智能風冷 |
|
運行溫度 |
-5°C ~+45°C |
|
儲存溫度 |
-4〇°C -+7〇°C |
|
戶内空氣相對濕度 |
矣95% (無凝露） |
|
海拔高度 |
15〇〇m,15〇〇〜4〇〇〇m之間，根據國際GB/T3859.2每增加1〇〇m，功 率降低1% |
|
防護等級 |
基本配置Idiv2〇,其餘IP等級可定制 |
|
MTBF(平均無故障時間） |
& 1〇萬小時 |
|
CT接線方式 |
負載側 |
|
電流互感連接 |
特制電流互感器TA |
|
特定諧波次數補償 |
2 ~ 5〇次任意選擇，在液晶監控及後台軟件監控均可實現 |
|
開關頻率 |
平均〉=1〇KHz |
|
控制方法 |
快速傅立葉變換FFT和瞬時無功 |
|
拓撲結構 |
三電平逆變 |
|
整機效率 |
& 97% |
|
響應時間 |
矣5ms |
|
補償三相不平衡負載 |
有 |
|
過載保護 |
有，自動限流在1〇〇％額定輸出 |
|
人機界面 |
7英寸LCD觸摸屏 |
|
通訊協議 |
RS485;Modbus/電總協議；幹接點 |
|
故障記錄 |
|
七、應用領域
電弧爐、軋機、提升機、對焊機、點電焊機、密煉機、港口等沖擊性負荷。
八、選型
第一種是該産品響應速度快，具備連續補償和動态跟蹤補償能力，諧波濾除率高，補償範圍廣，與無源濾波産品相比不會發
生諧振，同時還能有效抑制電網本身的諧振。...
第二種混合型靜止型無功發生器，是将靜止型無功發生器與LC.無源濾波器或容性無功補償設備（TSC.等）並聯應用，提高
設備性價比的一種有源濾波、無功補償綜合治理裝置。
針對特定負荷，首先做參數設計或現場諧波測試，然後根據需要達到的補償效果，確定需要的諧波補償方式和補償容量。採
用YN-SVG裝置時，可以實現局部負載補償，部分負載補償和總負載補償，已達到補償效果和投資的優化設計。本公司可以爲用戶提供優化方案設計。
|
型号 |
額定電壓（V) |
額定容量（Kvar) |
外形尺寸（W*D*H) |
備注 |
|
YNSVG-380/200 |
380 |
100±100 |
800*600*2200 |
(1) 電網頻率：50/60HZ (2) 外觀：立式 (3) 進線方式：頂部或者 底部 (4) 濾波範圍：2〜13全 部或者指定次數 (5) 可與任何感性/容性 負載或容性補償裝置並聯 使用，任何2種同型号的 裝置可並聯運行，滿足用 戶的額定電流 |
|
YNSVG-380/300 |
150±150 |
2*( 800*600*2200) |
||
|
YNSVG-380/400 |
200±200 |
|||
|
YNSVG-380/600 |
300±300 |
|||
|
YNSVG-660/200 |
690 |
100±100 |
1000*800*2200 |
|
|
YNSVG-660/400 |
200±200 |
2*( 1000*800*2200) |
||
|
YNSVG-660/600 |
300±300 |
3*( 1000*800*2200) |
||
|
YNSVG-660/800 |
400±400 |
3*( 1000*800*2200) |
||
|
YNSVG-1140/400 |
1140 |
200±200 |
2*( 1000*800*2200) |
|
|
YNSVG-1140/800 |
400±400 |
3*( 1000*800*2200) |
||
|
YNSVG-1140/1200 |
600±600 |
4*( 1000*800*2200) |
||
|
YNSVG-1140/1600 |
800±800 |
5*( 1000*800*2200) |
||
|
YNSVG-10/1Mvar |
10 |
10Mvar |
3800*1400*2400 |
(1) 、鐵芯電抗器； (2) 、純SVG，補償範 圍正負，能吸收無功，也 能發送無功； (3) 、補償範圍廣，性價 比低。 |
|
YNSVG-10/1.5Mvar |
1. 5Mvar |
|||
|
YNSVG-10/2Mvar |
2Mvar |
|||
|
YNSVG-10/2.5Mvar |
2.5Mvar |
|||
|
YNSVG-10/3Mvar |
3Mvar |
|||
|
YNSVG-10/4Mvar |
4Mvar |
|||
|
YNSVG-10/5Mvar |
5Mvar |
|||
|
YNSVG-10/6Mvar |
3±3Mvar |
(2400*1400*2400)+ (3000*1400*2400) |
(1) 、空芯電抗器； (2) 、混合型SVG，補 償範圍0到最大值，進行 無極補償 (3) 、高性價比 |
|
|
YNSVG-10/7Mvar |
3.5±3 5Mvar |
(2800*1400*2400) +4900*1400*2400 |
||
|
YNSVG-10/8Mvar |
4±4Mvar |
|||
|
YNSVG-10/9Mvar |
4.5±4 5Mvar |
(2800*1400*2400)+ ( 5100*1400*2400) |
||
|
YNSVG-10/10Mvar |
5±5Mvar |
