一、産品概述
.混合型有源電力濾波器是将有源電力濾波器與LC.無源濾波器或容性無功補償設備（TSC.等）並聯應用，提高設備性價比的
一種有源濾波、無功補償綜合治理裝置。成套裝置中，無源濾波器（或電容櫃）用於補償無功、抑制固定次諧波；有源電力濾波
櫃（YN-APF）用於濾除其它各次諧波，並能抑制可能出現的無源濾波器（或電容櫃）與系統間的諧振，提高系統穩定性。
YN-APF.型混合型有源電力濾波器适用於低壓配電網，可廣泛用於諧波較大同時功率因數偏低的各種電力用戶，與YN-
APF.型有源電力濾波櫃相比具有較高的性能價格比，而且容量可以做得更大。
二、産品功能
■.濾波範圍廣：能濾除2-50.次的各次諧波，滿足國标對配電網諧波的要求；
■.跟蹤補償：可以自動識别負荷整體變化及負荷諧波含量的變化而迅速跟蹤補償；
■.響應時間短：響應時間小於5ms；
■.改善系統不平衡：可消除因諧波引起的系統不平衡，在設備容量許可的情況下，可根據用戶設定補償系統基波負序和零序
不平衡分量。在確保濾除諧波功能的基礎上有效改善系統不平衡狀況。
■.補償無功功率：由於有LC.無源濾波或TSC.等無源容性設備，能夠對系統的無功功率進行有效補償，提高功率因數。
■.抑制電網諧振：可以有效抑制其無源部分可能與電網發生的諧振，避免系統諧振的發生。
■.保護功能全：具備過流、過壓、欠壓、溫度過高、測量電路故障、雷擊等多種保護功能，以確保裝置和電力系統安全運
行，並可在負荷較輕時自動退出運行，充分考慮運行的經濟性。
■.全數字式操作：具備友好的人機接口，使得操作簡便，易於使用和維護。
三、工作原理

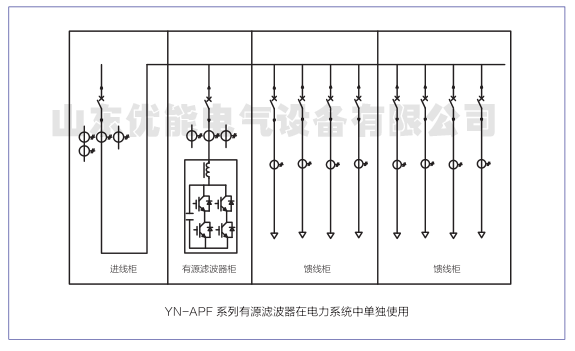

YN-III-APF.型混合型有源電力濾波器的工作原理如下圖所示。
YN-APF.型混合型有源電力濾波器是成套設備，由兩部分組成：有源電力濾波櫃和無源部分（LC.無源濾波或TSC.等容性
無功補償設備）。根據它們與系統間接線形式不同，兩組CT.測量電流的位置也相應有所不同。
YN-APF.型混合型有源電力濾波器的無源部分負責補償無功功率和固定次諧波，其有源部分負責補償其它次的諧波及補償不
平衡。兩者配合使用，性能遠遠優於單純的無源濾波，而造價又顯著低於同容量的.型有源電力濾波櫃，性能價格比較高。
四、技術參數
■.額定工作電壓：380V/220V，50Hz
■.額定補償容量：根據負荷狀況進行配置，最大不超過.1000kVar.和300A諧波
■.整機功耗：小於容量的.2％
■.補償無功功率效果：0.9.≤.cos.Φ.≤.1
■.抑制諧波效果：達到國标要求
■.額定絕緣電壓：3000V.AC，2500V.DC
五、參照和執行标準
■.JB/DQ6141-86.............《低壓無功功率補償裝置》
■.GB/T.14549-93............《電能質量公用電網諧波》
■.GB/T.15543-1995........《電能質量三相電壓允許不平衡度》
■.GB12325-90.................《電能質量供電電壓允許偏差》
■.GB/T15576-1995.........《低壓無功功率靜态補償裝置總技術條件》
六、使用環境條件
混合有源濾波器
400V 櫃式結構
www.te39213.cn
31
■.安裝點電壓：380V/600V.±15％
■.環境溫度：－15°C.~.＋40°C（室内型）
■.相對濕度：<.90%（40℃），短時允許100％
■.大氣壓力：79.5～106.6kPa（海拔2000m.以下）
■.使用環境無較強的振動與沖擊；
■.使用環境無腐蝕、無爆炸；
■.危險的介質，無嚴重的黴菌存在。
七、規格尺寸
