高壓無功就地補償裝置 發布者：山東優能電氣設備有限公司   發布時間：2018-03-23

---

　　一、主要用途與适用範圍

　　TBBJ型高壓無功就地補償裝置與6kV、l0kV高壓異步電動機並聯連接，向高壓電動機提供勵磁所需的無功電流，以改善功率

　　因數，減輕配電變壓器的損耗，提高變壓器設備的效能；有明顯的節能、改善電動機啓動、運行性能的功效；減少線路損耗，改

　　善供電電壓質量。

　　二、工作條件

　　1、戶内或戶外使用；

　　2、海拔高度不超過1000m；

　　3、周圍空氣溫度-25℃～+40℃；

　　4、相對濕度：日平均不大於95％，月平均不大於90％；

　　5、安裝地點無嚴重黴菌，無腐蝕性氣體，無嚴重粉塵，無導電性塵埃存在，無嚴重振動。

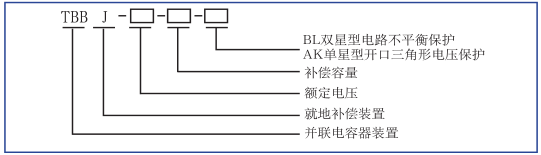

　　三、型号及含義

　　四、産品特點

　　1、産品分爲簡易式和真空接觸器投切式：簡易式産品電容通過熔斷器直接與電機端子相連，補償裝置與電機共用一個投切開

　　關，補償電流不超過電機空載電流的90％，以免停機後自激磁産生過壓損壞電機線圈；

　　2、採用真空接觸器投切，電機開關投入，補償裝置也随之投入；電機開關停止工作，裝置真空接觸器分閘，切除電容、放線

　　圈自動放電；

　　3、補償裝置的殼體由櫃體型材組合或用鋼闆折彎焊接而成。櫃體的上部爲安裝儀表的儀表門，下部爲鋼闆門，門内設有安全閉鎖；

　　4、補償裝置的進線方式：採用電纜下進線方式或母排架空上進線方式。

　　五、主要技術參數

　　1、額定電壓：6kV、10kV

　　2、額定頻率：50Hz；

　　3、額定容量：50-1000kvar；

　　4、結構形式：櫃式；

　　5、電容接線方式：星接；

　　6、工作方式：随電機工作而投入。

　　六、訂貨須知

　　1、用戶訂貨時須提供電機型号、實際工作電壓、電流、功率因數；

　　2、要求進線方式(上、下、左、右後進線，是電纜還是母排進線)；

　　3、採用簡易式或是真空投切方式；

　　4、具體要求的保護方式，過流，電壓不平衡保護等。

　　七、規格型号及外形尺寸

　　見高壓無功自動補償裝置樣本選型手冊。



---
