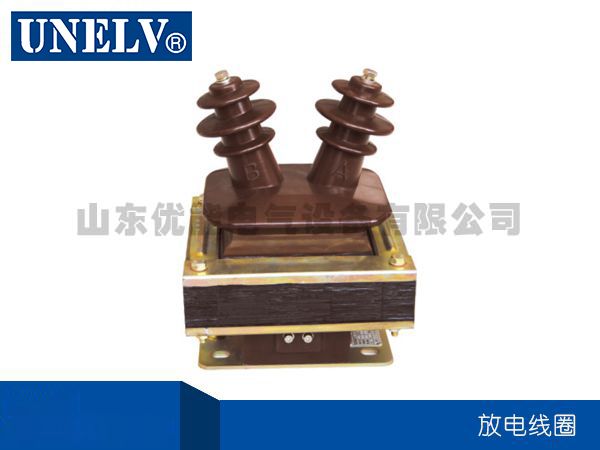

1.産品介紹
本型放電線圈爲環氧樹脂真空澆注單相戶内半封閉型結構，适用於額定頻率50Hz，額定電壓10kV及以下的電力系統中，與高壓並聯電容器組並聯連接，當電容器組與系統斷開後，能在5s内将電容器組上的剩餘電壓降至安全電壓。
在正常運行中，二次繞組可以做電壓指示，用戶如有特殊要求時，亦可帶剩餘電壓繞組，起到斷電保護作用。
FDEG8-□-□系列戶内、幹式放電線圈帶保護繞組（星形/三角/開口三角連續）技術參數
|
産品型号 |
—次端電 壓（V) |
二次端電 壓（V) |
乘除繞 組電壓 (V) |
二次準確等級及輸出 容量（VA) |
乘除電 壓繞組 容量 (VA) |
並聯電容 器組容量 (Mvar) |
||
|
0.2 |
0.5 |
1 |
||||||
|
FDEG8-6.3/V3-1. 7-1 |
6.3/V3 |
100 |
100/3 |
30 |
50 |
100 |
100 |
1.7 |
|
FDEG8-6.3/V3-2.5-1 |
6.3/V3 |
100 |
100/3 |
30 |
50 |
100 |
100 |
2.5 |
|
FDEG8-6.3/V3-3.4-1 |
6.3/V3 |
100 |
100/3 |
30 |
50 |
100 |
100 |
3.4 |
|
FDEG8-6.6/V3-1.7-1 |
6.6/V3 |
100 |
100/3 |
30 |
50 |
100 |
100 |
1.7 |
|
FDEG8-6.6/V3-2.5-1 |
6.6/V3 |
100 |
100/3 |
30 |
50 |
100 |
100 |
2.5 |
|
FDEG8-6.6/V3-3.4-1 |
6.6/V3 |
100 |
100/3 |
30 |
50 |
100 |
100 |
3.4 |
|
FDEG8-10/V3-1.7-1 |
10/V3 |
100 |
100/3 |
30 |
50 |
100 |
100 |
1.7 |
|
FDEG8-10/V3-2.5-1 |
10/V3 |
100 |
100/3 |
30 |
50 |
100 |
100 |
2.5 |
|
FDEG8-10/V3-3.4-1 |
10/V3 |
100 |
100/3 |
30 |
50 |
100 |
100 |
3.4 |
|
FDEG8-11/V3-1.7-1 |
11/V3 |
100 |
100/3 |
30 |
50 |
100 |
100 |
1.7 |
|
FDEG8-11/V3-2.5-1 |
11/V3 |
100 |
100/3 |
30 |
50 |
100 |
100 |
2.5 |
|
FDEG8-11/V3-3.4-1 |
11/V3 |
100 |
100/3 |
30 |
50 |
100 |
100 |
3.4 |
2.選型說明
3.使用環境條件
■.安裝位置：戶内和戶外，環境溫度：-25℃～+45℃；
■.海拔高度：不超過1000m；
■.抗震水平：地震烈度8度作用下不損壞(安裝場所無劇烈的機械震動)；
■.安裝地點：無有害氣體，蒸汽及無導電性或爆炸性塵埃；
■.相對濕度：月平均相對濕度不超過90%，日平均不超過95%；
■.最大風速：35m/s.。
4.技術參數
|
序号 |
系統額定電壓(kV) |
6〜10 |
|
1 |
額定一次電壓(kV) |
6.6/3、7.2/3、11/3、12/3、6/3+6/3等 |
|
2 |
額定二次電壓(kV) |
100、100/3、100+100/ 3 |
|
3 |
額定負荷(VA)/準確級 |
50/0.5、100/1、100/3P |
|
4 |
配套電容器容量(Mvar) |
0.5〜3.4 |
|
5 |
放電性能 |
在額定電壓下，當電容器組斷電後5秒内，其端子間的殘餘電壓降壓至50V及以下 |
|
6 |
絕緣水平(kV) |
12/42/75 |
|
7 |
局部放電(pC) |
幹式在20,油浸式在5 |
|
8 |
匝間耐受電壓 |
在3倍額定頻率，2. 15倍額定電壓，曆時40s |
|
9 |
繞組溫升(K) |
<50 |
|
10 |
額定頻率 |
50Hz |
|
11 |
相數 |
單相 |
|
12 |
接線方式 |
減極性 |
5.結構特點
■.6kV～10kV幹式放電線圈；
■.産品採用優質絕緣介質及先進真空澆注工藝，確保各項電氣性能指标；
■.設計參數合理，準確度高，伏安特性優良(1.5倍額定電壓範圍内，鐵芯未見明顯飽和的趨勢，保證線形度)；
■.結構簡單，安裝使用非常方便，維護簡單；
■.採用進口環氧樹脂真空澆注爲主絕緣，絕緣性能優良，機械強度高，並實現瞭無油化，完全免除瞭油滲漏、污染環境和易
燃易爆等特點。
■.設計參數合理，準確度高(在0.9-1.3倍額定電壓下和0~100VA的二次負荷下保證準確級)，性能優良，結構全理，造型美
觀；
■.各個部位密封性能好，在預期壽命期内不需檢修或不更換部件，並具有防爆功能，屬免維修型産品。

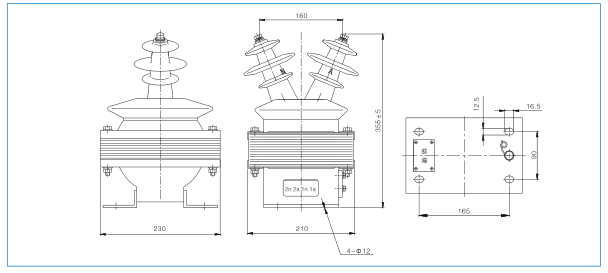

6、安裝尺寸
