一、概述
諧波電流超過标準允許值時，或者電氣設備受到幹擾時，應採取必要的措施，例如提高諧波源設備的電壓等級，對諧波源設
備集中供電，改變其供電時間等，但是上述措施不能保證完全有效，同時還要付出相應的改造費用。

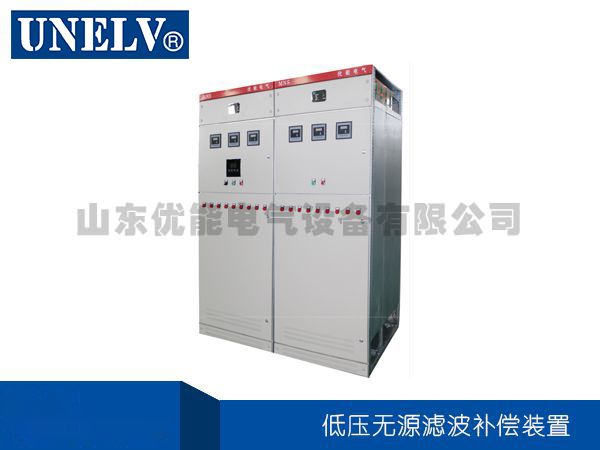

由我公司研究開發的低壓電網濾波補償裝置适用於1000V以下的系統，能有效的濾除5次、7次、11次、13、次等次數諧
波，适用於一切工業及民用用戶，具有設計合理，濾波效果好、保護齊全、工作穩定可靠等特點。
二、工作條件
1、海拔高度：≤2000m;
2、環境溫度：-25℃～+45℃；
3、相對濕度：≤90%.(20℃)；
4、安裝地點應無腐蝕性和破壞絕緣的有害氣體及蒸汽存在，應無爆炸性或導電性塵埃、無較強的振動與沖擊，無嚴重的黴菌存在。

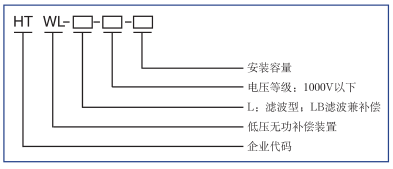

三、型号及說明
四、主要技術參數
1、額定電壓：1000V以下；
2、額定頻率：50或60Hz；
3、每櫃回路數：3(常用)、4、5、6；
4、濾除諧波次數：3次、5次、7次、11次、13次等；
5、無觸點開關、複合開關和投切電容器專用接觸器三種投切開關可選；
6、功率因數可達到0.92～0.99；
7、保護配置齊全，具有抑制大氣和操作過電壓的保護、熔斷器保護、過流保護、過電壓保護、欠電壓保護等；
8、諧波含有率達到GB／T14549—93國家标準以下，提供合格電源；
9、安裝地點：室内。
五、原理分析
諧波濾波器是由電容器串聯濾波電抗阻器組合而成的。即在基波頻率爲50Hz是産生電容性無功功率，滿足提高功率因數的要
求，而濾波電抗器的電感量則被選定與濾波器的諧波頻率時造成的串聯共振，使電容器在諧波頻率時250Hz、350Hz、550Hz形
成非常低的阻抗，從而能吸收大部分的諧波電流，改善系統的電壓畸變率。
六、訂貨須知
1、電力系統圖；
2、諧波測試考核點(PCC)點；
3、PCC點母線的最大、最小短路容量；
4、主變的容量、額定一次、二次電壓及阻抗電壓百分比；
5、主變至各負荷的連線類型及長度(計算線路阻抗用)；
6、若原來有電容器補償則需提供：安裝位置、容量、額定電壓、接法、電抗率等；
7、PCC點協議用電量擠占供電系統安裝容量比例(若直接提供允許諸如PCC點諧波電流限值)；
8、背景諧波(也可由我方到現場測試)；
9、諧波電流發生量：如果項目已投産，可由我公司派人至現場直接測試；如果未投産，可提供所有産生諧波電流設備的詳細
參數，如整流脈動數，功率整流類型，是可控矽整流或是二極管整流等，也可以由設備廠直接提供諧波電流發生量；
10、無功需求或提供每月的功率平均值、無功功率平均值及要求補償後的率功因數；
11、選型時優先考慮需方提供的數據、並可根據實際情況進行優化，如有特殊要求，可由供需雙方另行商定。
七、型号及尺寸參考低壓補償櫃或根據用戶定制
