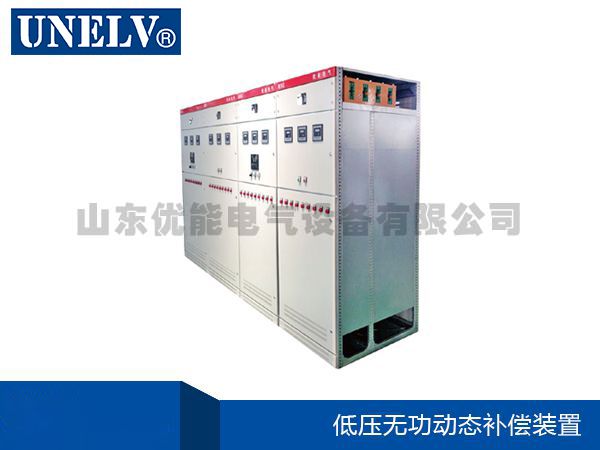

一、産品簡介
本裝置採用複合開關或無觸點可控矽投切電容器，是一種比較先進和可靠的新型補
償裝置,産品響應速度快、無湧流、無火花，不産生諧波、功耗低等諸多優點。
産品總體性能高於：GB/T15576-2014版《低壓無功功率補償裝置》技術标準，
在同行中率先通過國家強制CCC認證産品。
二、産品特點
1、老式和新式補償裝置優缺點見：《新式、老式無功補償設備性能比較表》
2、投切速度快：≤20ms。
3、電容器投切程序支持等容／編碼及模糊控制。
4、裝置中的電抗器損耗、噪音、溫升、線性度高於同類産品，裝置配4.5-7%電抗
率電抗器，抑制5次以上的諧波，裝置配12-14%電抗率電抗器，抑制3次以上的諧波。
5、自動化程度高：具有手動和自動，R485接口。
6、人機對話，參數設置内容直觀。
7、時時顯示：有功、無功、電壓、電流、功率因數、電流電壓的諧波畸變率。
8、完善的保護功能：具有過壓、欠壓、過流、過熱、諧波等保護功能。
9、放電時間短：裝置配置電容器專用快速放電器，3秒鍾之内放電至50V以下。
新式、老式無功補償設備性能比較表
老式補償設備 | 新式補償設備 | |
電 容 器 切 換 裝 置 | 機械觸點（MSC) | 無觸點（TSC ) |
有火花 | 無火花 | |
有過電流、過電壓、污染電源 | 無過電壓、過電流、不污染電源 | |
觸點易燒蝕，壽命短 | 無觸點，不存在觸點燒蝕，壽命長 | |
動作時間長（幾分鍾） | 動作時間短（20ms ) | |
不能補償變動負荷、沖擊性負荷 | 特别适合變動負荷、沖擊負荷 | |
不能實時跟蹤負載變化進 | 能實時跟蹤負載變化進行補償， | |
行補償，不能分相補償 | 能分相補償，消除三相不平衡 | |
補償 | 一般不能補償到接近1 | 補償後無功波動很小，功率因數 接近1,電壓穩定在國際範圍内 |
效果 | 電容器切除後再次投入時需放電幾分鍾，這 | 重複投切電容器不需放電，無功始終受控對 |
期間補償不起作用，無功失控 | 變化負荷，沖擊負荷及閃變負荷能完全補償 | |
投切 | 手動，半自動或自動（最新式）需人職守 | 全自動，無需職守 |
方式 | 循環投切速度慢，控制系統複雜，易出故障 | 一次性投切，速度快，控制簡單，故障率低 |
控制 | 繼電器或微機控制（最新型），不便於将補償 | 微機控制，便於将補償信息遠傳，便於與上位計算機 |
方式 | 工作狀态遠距離傳輸，不便於全系統自動化 | 交換信息、整個供電系統計算機管理 |
環境 要求 | 對環境要求高，怕灰塵、潮濕、高原适應性差 | 對環境要求較低，耐灰塵、潮濕能力強 |
安全 性能 | 安全性能差，易發生爆炸起火 等事故，容易引起人身事故 | 安全可靠性好，不會起火爆炸，人身安全性好 |
發展 前景 | 屬逐步淘汰産品 | 屬新型替代産品，前途廣闊 |
适應 性 | 适應性差，不能随負荷情 況或用戶要求改變性能 | 适應性強，改變軟件即可随負荷情況不同改變性能， 例如投切速度、補償精度、延遲時間、連接方式、輔 助功能等到 |

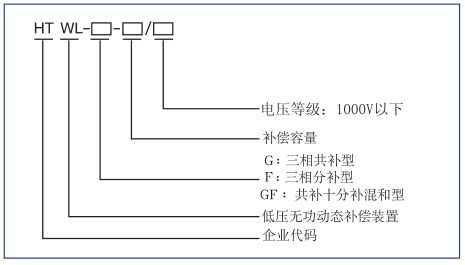

三、型号說明

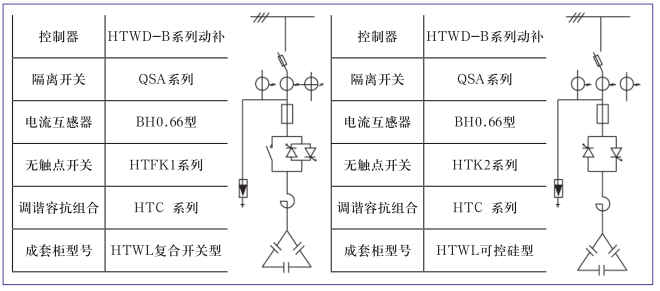

四、一次接線方案圖
五、工作條件
1、配電系統：AC.1000V以下，50Hz或60Hz；
2、環境溫度：-25℃～+50℃；
3、相對濕度：<90％(25℃).；
4、海拔高度：2000m，2000m以上採用高原型；
5、安裝方式：無劇烈的機械振動無腐蝕性氣體和蒸汽，無導電性和爆炸性塵埃的戶内或戶外。
六、技術參數
1、工作電壓：.AC.1000V以下，50Hz或60Hz；
2、補償容量：
■.補償櫃：90～480Kvar；
■.補償箱：≤120Kvar；
3、補償級數：1～24；
4、響應時間：20ms～30s可調；
5、測量數據：
■.電壓：100～1000V；電流：0～6000A；功率因數：滞後0.200～超前0.200；
控制器 HTWD-B系列動補
隔離開關 QSA系列
電流互感器 BH0.66型
無觸點開關 HTFK1系列
調諧容抗組合 HTC 系列
成套櫃型号 HTWL複合開關型
控制器 HTWD-B系列動補
隔離開關 QSA系列
電流互感器 BH0.66型
無觸點開關 HTK2系列
調諧容抗組合 HTC 系列
成套櫃型号 HTWL可控矽型
一次接線方案圖
七、選型表
HTWL-G三相共補型
HTWL-F三相分補型
■.顯示：有功功率：0～6553kw：無功功率：0—6553Kvar；
諧波電壓總畸變率：0.0～100.00％；諧波電流總畸變率：0.0～100.00％.。
6、參數設置：
■.電流變比：01～1200(比率值)；
■.投切時間：20ms～30s；
■.目标功率因數設置：滞後0.80～超前0.80；
■.諧波保護：Hv：0.0％～50.0％，Hi：0.0％～100.0％；
■.ID号設置：001～255；
■.電容設置：0～999kvar。
HTWL-G三相共補型
名稱 | 型号 | 外形尺寸 | 備注 |
低壓無功動态補償裝置 | HTWL-G | 600x600x2200 | 櫃寬和深可根據現場實際需要制作 |
低壓無功動态補償裝置 | HTWL- G/1 | 600x600x2200 | |
低壓無功動态補償裝置 | HTWL- G/1 | 800x600x2200 | |
低壓無功動态補償裝置 | HTWL- G | 800x600x2200 | |
低壓無功動态補償裝置 | HTWL-G/210 | 800x600x2200 | |
低壓無功動态補償裝置 | HTWL- G /240 | 1000 x | |
低壓無功動态補償裝置 | HTWL- G /2 | 1000x800x2200 | |
低壓無功動态補償裝置 | HTWL-G | 1000x800x2200 | |
低壓無功動态補償裝置 | HTWL-G | 1000x800x2200 | |
低壓無功動态補償裝置 | HTWL- G /3 | 1000x800x2200 | |
低壓無功動态補償裝置 | HTWL- G/400 | 1000x800x2200 | |
低壓無功動态補償裝置 | HTWL- G /480 | 1200 |
HTWL-F三相分補型
名稱 | 型号 | 外形尺寸 | 備注 |
低壓無功動态補償裝置 | F/90 | 800x600x2200 | |
低壓無功動态補償裝置 | F | 800x600x2200 | |
低壓無功動态補償裝置 | F/15( | 1000x800x2200 | |
低壓無功動态補償裝置 | F | 1000x800x2200 | |
低壓無功動态補償裝置 | F | 1000x800x2200 | 櫃寬和深可根據現場 實際需要制作 |
低壓無功動态補償裝置 | F/24( | 1000x800x2200 | |
低壓無功動态補償裝置 | FF | 1000x800x2200 | |
低壓無功動态補償裝置 | F/30C | 2x (1000x800x2200) | |
低壓無功動态補償裝置 | F/330 | 2 x (1000x800x2200) | |
低壓無功動态補償裝置 | F » | 2x (1000x800x2200) | |
低壓無功動态補償裝置 | F i | 2x (1000x800x2200) |
九、訂貨須知
1、負荷運行特性：如：三相負載變化情況、諧波含量情況；
2、補償容量，其中有多少負荷是穩定的，多少負荷是變化的；
3、櫃型要求及尺寸：GGlA、XGN、KYN等。
