一、概述
   低壓幹式串聯電抗器的作用是與電容器串聯，對穩态性諧波（5、7、11、13次）構成串聯諧振。對5次諧波通常電抗率爲5-7%，對3次諧波通常電抗率爲12~14%。 串聯電抗器與電容器組串聯組成無功補償裝置，其作用有：
1、限制電容器對系統諧波的放大作用；
2、降低電容器組的合閘湧流，保護電容器；
3、降低母線上該次諧波電壓值，提高供電質量；
4、抑制高次諧波電流流入電容器組，保護電容器；
5、減少正常電容器組向故障電容器組的放電電流值，保護電容器；
6、減少電容器組斷路器分閘電弧的操作過電壓幅值。

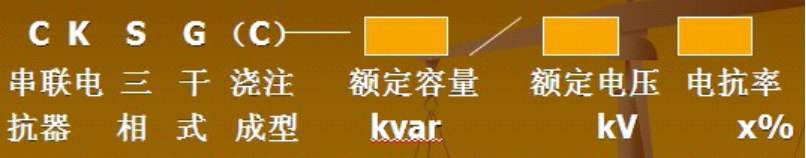

二、型号說明

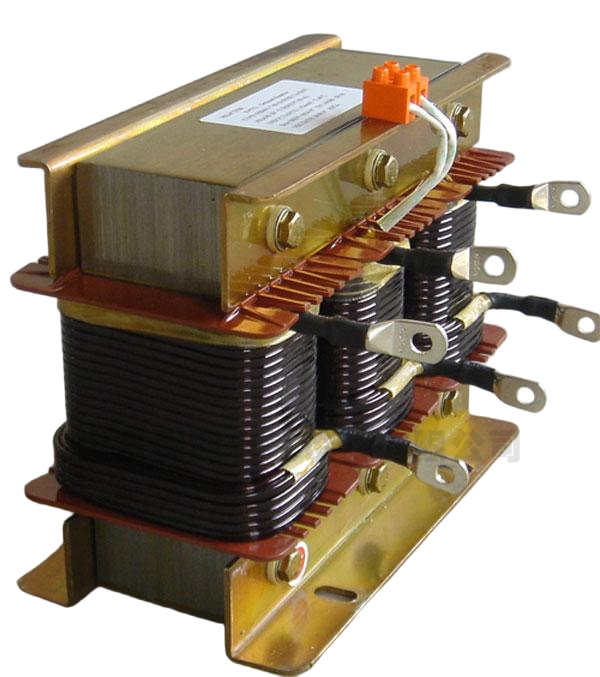

 三、結構特點
1、該電抗器分爲三相和單相兩種，均爲鐵心幹式。
2、鐵芯採用   低損耗進口冷軋取向矽鋼片，芯柱由多個氣隙分成均勻小段，氣隙採用環氧層壓玻璃布闆作間隔，以保證電抗氣隙在運行過程中不發生變化。
3、線圈採用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣 層，具有較佳的美感且有較好的散熱性能。
4、電抗器的線圈和鐵芯組裝成一體後經過預烘→真空浸漆→熱烘固化這一 工藝流程，採用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小瞭運行時的噪音，而且具有高的耐熱等級，可確保電抗器在高溫下亦能   地無噪音地運行。
5、電抗器芯柱部分緊固件採用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
6、外露部件均採取瞭防腐蝕處理，引出端子採用冷壓銅管端子。
7、該電抗器與同類産品相比具有體積小、重量輕、外觀美等優點。
四、工作環境
1、海拔高度不超過2000米。
2、運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3、周圍無有害氣體，無易燃易爆物品。
4、周圍環境應有良好的通風條件，如裝在櫃内，應加裝通風設備。
五、性能參數
1、可用於400V、660V系統。
2、電抗率的種類：1%、6%、12%
3、額定絕緣水平3kV/min。
4、電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
5、電抗器噪聲不大於45dB
6、電抗器能在工頻加諧波電流不大於1.35倍額定電流下長期運行。
7、電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低於0.95。
8、三相電抗器的任意兩相電抗值之差不大於±3%。
9、耐溫等級H級（180℃）以上。
