一、靜止型無功發生器（SVG）産品概述
靜止式無功發生器（SVG）由檢測模塊、控制運算模塊及補償輸出模塊組成。採用可關斷靜止型電子器件（IGBT）組成自換相橋式電路，經過電抗器並聯在電網上，适當地調節輸出電壓的幅值和相位。迅速吸收或者發出所需的無功功率，實現快速動态調節無功的目的。
二、産品功能特點
■.補償效率高：功率因數達到0.99；.
■.抑制諧波：動态抑制特定次（3，5，7，11次）電流諧波，當有源濾波器使用；
■.能防閃變：可以瞬間提供一定有功功率，補償電網電壓跌落和閃變；
■.無人值守：自動化程度高，不需要人員操作；
■.人機界面：中文圖形液晶顯示，人機界面清晰友好；
■.快速響應：響應時間爲10ms。
■.高可靠性：過電流、過電壓、欠電壓、IGBT死區保護以及IGBT綜合保護等多種保護功能；
■.方便擴容：可多台SVG並櫃並聯運行；
■.操作簡單：人機對話功能
■.結構簡單：模塊化安裝結構
■.高性價比：可以與普通的電容器補償進行混合補償，範圍更廣，性價比更高。

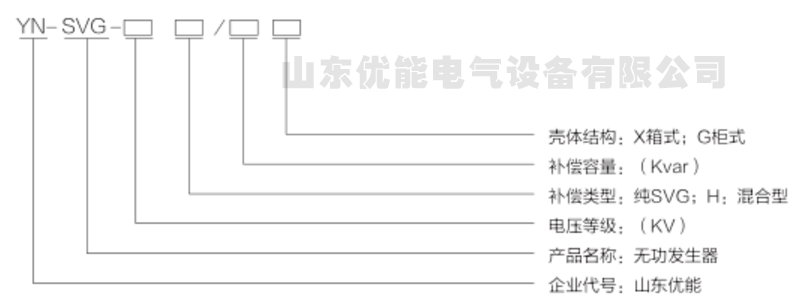

三、型号說明
五、相較於傳統的電容器補償裝置相比，SVG主要功能對比如下。
對比項目 | 傳統LC回路 | YN系列STATCOM |
穩定性 | 由LC組成補償回路，容易同系統發生諧振 | 沒有諧振，並能抑制部分諧波 |
壽命 | 實際使用壽命通常不超過3年，經常出現1年一換或者3月一換，甚至投切上即跳閘的現象 | 壽命可達15年 |
快速響應時間 | 由於爲有級投切，所以沒有快速響應時間 | 小於100us |
響應時間 | 20ms以上 | 小於5 ms |
運行範圍 | -般爲0~1,(TCR可達-1~1),切換時間較慢 | 連續任意調節 |
容量穩定性 | 電容器容量一般每年下降，建議運行時間不超過4年； | 容量穩定，長期使用 |
調節平滑性 | 有級調節，一般切換容量爲20-60kvar | 功率因數穩定在0.98以上 |
諧波含量 | 較大 | 沒有諧波，並能抑制一定的諧波. |
穩定電壓 | 過補或者欠補或造成系統電壓的過壓或者欠壓 | 不存在過補和欠補現象 |
容量充足性 | 在系統電壓較低的時候，也是系統最需要無功補償的候，但此時由於系統電壓較低，LC補償回路補償容量 會下降，難以給予足夠的補償容量。 | 可以完全實現額定的補償容量. |
六、選型
型 号 | 額定電壓（KV) | 額定容量 （Kvar) | 參考外形尺寸（W*D*H) | 備 注 |
YNSVG-10/1.0Mvar | 10 | ±1.0Mvar | 2000*1400*2400 | 一、成套包含： 1、控制櫃 2、啓動櫃 3、功率櫃 二、鐵芯電抗器 三、尺寸供參考 |
YNSVG-10/1.5Mvar | ±1. 5Mvar | 5000*1100*2400 | ||
YNSVG-10/2.0Mvar | ±2.0Mvar | |||
YNSVG-10/2.5Mvar | ±2.5Mvar | |||
YNSVG-10/3.0Mvar | ±3.0Mvar | |||
YNSVG-10/4.0Mvar | ±4.0Mvar | 5500*1100*2400 | ||
YNSVG-10/5.0Mvar | ±5.0Mvar | |||
YNSVG-10/6.0Mvar | ±6.0Mvar | 6000*1100*2400 | 一、成套包含： 1、控制櫃 2、啓動櫃 3、功率櫃 二、空芯電抗器 三、尺寸供參考 | |
YNSVG-10/7.0Mvar | ±7.0Mvar | |||
YNSVG-10/8.0Mvar | ±8.0Mvar | 7200*1100*2400 | ||
YNSVG-10/9.0Mvar | ±9.0Mvar | |||
YNSVG-10/10.0Mvar | ±10.0Mvar |
